航空插頭高低溫度沖擊試驗流程
目的
確定航空插頭暴露在模擬的貯藏運輸及使用過程中可能發生的最惡劣條件的極限高溫極限低溫時以及暴露在極限高低溫交替的熱沖擊時的耐受能力

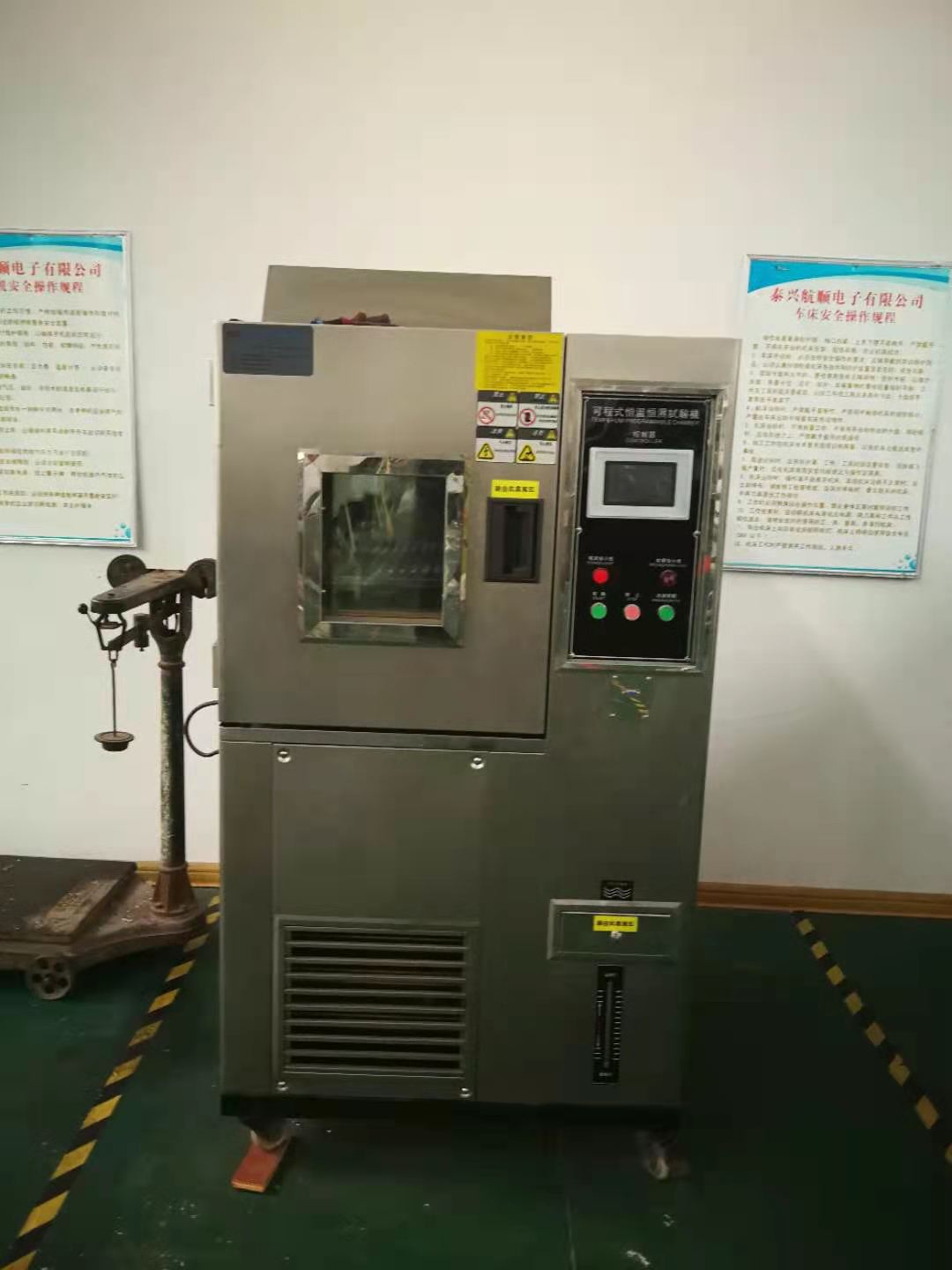

試驗設備
試驗箱第一步和第三步的極限溫度條件應采用單獨的試驗箱兩個冷和熱箱的空氣溫度靠箱內空氣的循環和熱及冷箱的足夠的熱容量來維持在各自的極限溫度上這樣當試驗航空插頭樣品放入相應的試驗箱內 2min 環境溫度應達到規定的溫度
試驗航空插頭樣品
試驗航空插頭樣品及夾具試驗航空插頭樣品應包括自由端航空插頭固定航空插頭或按規定插合好的航空插頭除非另有規定在試驗之前試驗過程中以及試驗后部應該帶有航空插頭導線及密封塞等組裝好的試驗樣品導線應有足夠的連續長度以便在試驗航空插頭與試驗設備之間進行互連如果可以規定未帶有通常的連接帽裝置的航空插頭 應采用合適的夾具以便將它保持在模擬的插合狀態夾具應做得盡量輕巧以減少散熱片 的效應 否則會降低熱沖擊的嚴酷度試驗航空插頭樣品接線前要測定重量
試驗航空插頭程序
初始及最后測量在第一次循環之前和最后一次循環完成立時應進行規定的測量但失效數應以最后一次循環后試驗樣品在室內環境溫度下恢復到熱穩定后進行規定的測量為依據
測定試驗航空插頭樣品重量
在循環之前應測定要試驗的航空插頭組裝件插合的如適用的綜合重量其重量應包括航空插頭的接觸件密封套接在航空插頭上的附件及其外殼內的任何導線也需要測定使航空插頭處于插合狀態所采用的任何夾具的重量試驗航空插頭樣品的質量等于插合組裝件和加在航空插頭上的固定夾具的總重量
航空插頭循環次數
放置試驗航空插頭樣品的位置不能明顯地阻礙氣流在試驗航空插頭樣品周圍的流動當要求特殊安裝時應給以規定然后試驗航空插頭樣品應按承受規定的試驗條件前 5 次循環應連續進行 5 次循環后任何一次完整的循環完成后可以停止試驗在重新開始試驗之前允許試驗航空插頭樣品恢復到室內環境溫度一次完整的循環應由有關試驗條件的 1 至 4 步組成當試驗航空插頭樣品從一個試驗箱轉移到另一箱時應不承受強制循環氣流的作用對試驗航空插頭作品直接的熱傳導要盡量減少
航空插頭暴露時間
根據試驗航空插頭樣品的重量.在溫度極限值時暴露的時間及試驗的持續時間給出統一規定這使連接器在試驗箱內的溫度達到熱平衡所需的試驗時間最短5 細則在引用本方法時應規定下列細則
a.試驗航空插頭的插合和非插合狀態 試驗航空插頭樣品的組裝 更多詳情請咨詢：http://www.www.rrxf.org.cn
