廣泛應用于在航空、航天、兵器、電子等領域的系統設備信號傳輸。符合GJB599(MIL-DTL-38999)III系列，三頭螺紋快速連接，并帶防松機構，具有高溫下的高強度振動特性，綜合性能高。

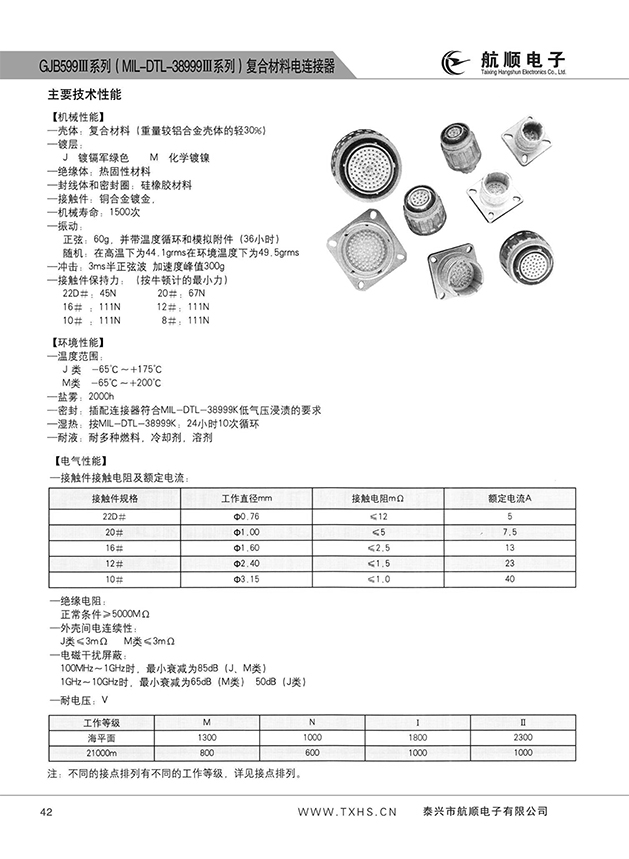

[機械性能]
—殼體：復合材料鋁、合金、不銹鋼
—鍍層：W - 鍍鎘軍綠色
F –化學鍍鎳
K- 不銹鋼鈍化
—絕緣體：熱塑性材料或熱固性材料
—封線體和密封圈：硅橡膠
—接觸件：銅合金鍍金
—壽命：500次插拔循環
—沖擊：3ms半正弦波 加速度峰值300g
—振動：
正弦：60g，并帶溫度循環和模擬附件（36小時）
隨機：在高溫下,頻率100~1000Hz,功率譜密度1g2/Hz,對應均方根值41.7g.
在環境溫度下,頻率100~1000Hz,功率譜密度5g2/Hz,對應均方根值49.5g..
—接觸件保持力：（按牛頓計的最小力）
22D：45N 20#：67N
16#：111N 12#：111N
10#：111N 8#：111N
[環境性能]
—溫度范圍：
W類：-65℃～＋175℃
F、K類：-65℃～＋200℃
—密封：插配連接器符合MIL-DTL-38999K低氣壓浸漬的要求
—鹽霧：按GJB 1217中方法1001進行試驗
W類：500h F類：48h
K類：1000h
—濕熱：按MIL-DTL-38999K：24小時10次循環
—耐液：耐多種燃料，冷卻劑，溶劑
[電氣性能]
—耐電壓：V
工作條件 海平面 在21000米高度
M 1300 800
N 1000 600
Ⅰ 1800 1000
Ⅱ 2300 1000
注：不同的接點排列有不同的工作等級，詳見接點排列右上角字母。
—接觸件接觸電阻及額定電流：
接觸件規格 工作直徑mm 接觸電阻mΩ 額定電流A
22D Φ0.76 ≤12 5
20# Φ1.00 ≤5 7.5
16# Φ1.60 ≤2.5 13
12# Φ2.40 ≤1.5 23
10# Φ3.15 ≤1.0 40
—絕緣電阻：≥5000MΩ（500V DC）
—殼體導電性：
W類：2.5 mΩ
F類：1 mΩ K類：10 mΩ
—電磁干擾屏蔽：
—100MHz~1GHz時，
最小衰減為85dB(F類、W類)
—1GHz ~10GHz時,
最小衰減為65dB(F類)，50dB(W類)
—8＃雙同軸接觸件：頻帶寬0～20MHz
額定電壓：最大為500 V AC
在21000米為125 V AC
電壓降：內接觸件和中間接觸件在1A下≤55mV
外接觸件在12A下≤75mV
